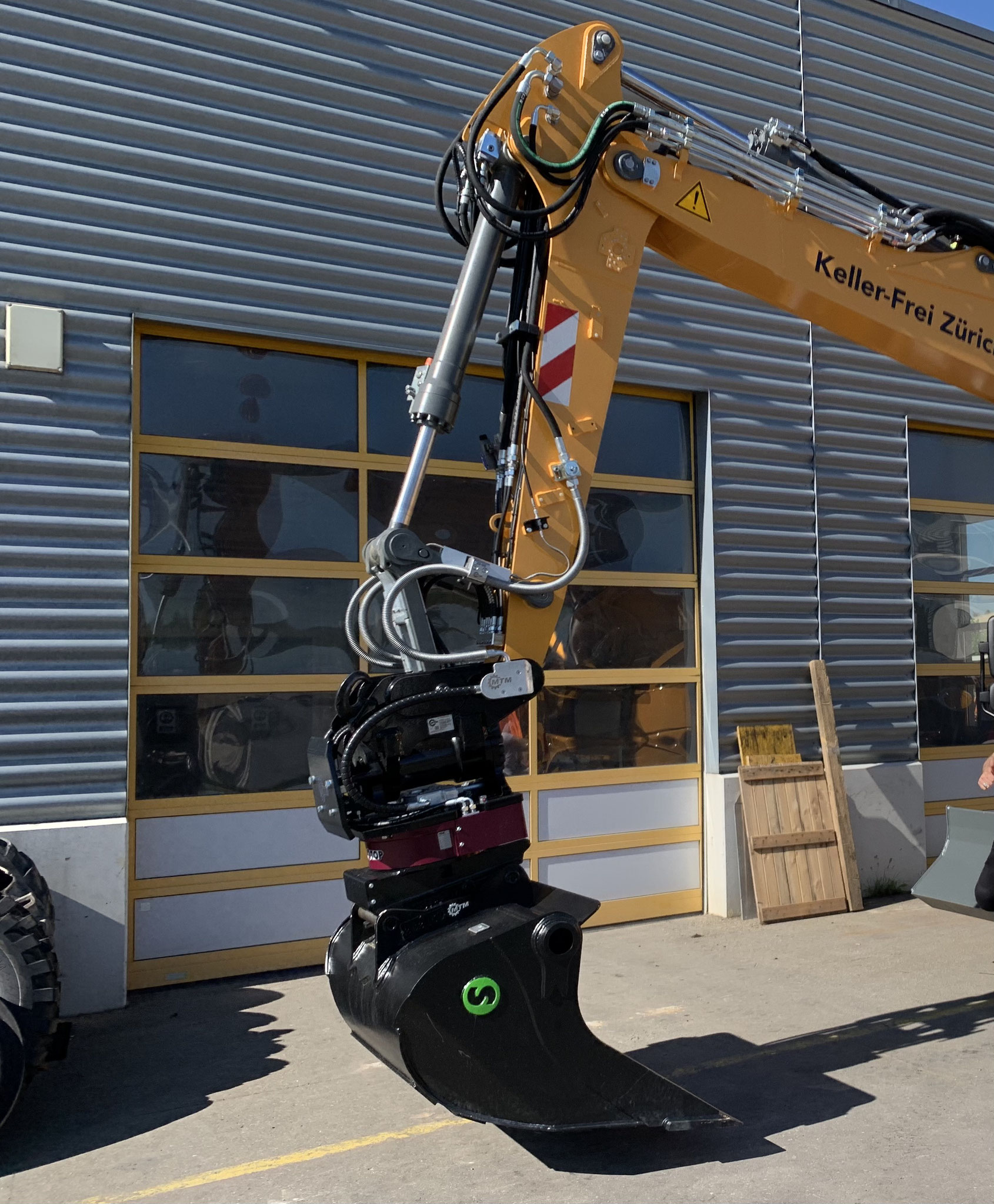

Kompakter, robuster und sicherer symmetrischer Schnellwechsler

Schnellwechsler aus Stahlguss mit Front Pin Lock!

Eine sichere Lösung für alle Bagger unabhängig von Steuerungssystem, Grösse oder Alter der Maschine. Alle Schnellwechsler entsprechen dem symmetrischen Standard und erfüllen die Anforderungen der neuen ISO13031.



Steelwrist Schnellwechsler sind in verschiedenen Ausführungen von 1 bis 43 Tonnen Lieferbar.



Der Fahrer kann in wenigen Sekunden zwischen verschiedenen Geräten wie Hydraulikhammer, Schrott- und Betonschere, Sortiergreifer, Hydraulikmagnet oder Tiltrotator wechseln.

Hydraulische Anbauwerkzeuge wechseln im Hanumdrehen

Mit der Steelwrist SQ Technologie sind Sie in der Lage, zwischen Tiltrotator, Abbruchhammer, Brecher, Scheren, Pulverisierer, Greifer, Sieblöffel, Verdichter und natürlich allen mechanischen Anbauwerkzeugen zu wechseln – und alles, ohne die Fahrerkabine zu verlassen. Unsere SQ Technologie kann eingesetzt werden, wenn zwei Hydraulikfunktionen, eine elektrische Verbindung, eine Schmierleitung oder sogar eine Leckölleitung notwendig sind.

Mit der Steelwrist SQ Technologie haben wir es geschafft, einige der wichtigsten Charakteristiken zu kombinieren, die ein Steelwrist Produkt ausmachen.

Effizienz
Durch den Einsatz neuester Technologien war es uns möglich, die hydraulischen Charakteristiken zu optimieren und die Kosten zu senken. Dadurch werden vollhydraulische Schnellwechsler erschwinglicher als bisher und verfügen über verbesserte Durchflusseigenschaften.

Robust
Sowohl unsere SQ-Schnellwechsler als auch die SQ-Schnellwechsler am Tiltrotator sind weiterhin komplett aus einem Stahlgusskörper gefertigt. Dadurch sind wir in der Lage, das beste Verhältnis von Festigkeit und Gewicht wie bei den anderen Produkten von Steelwrist zu erreichen.

Sicher
Durch den Einsatz der Front Pin Lock Technologie an unseren SQ-Schnellwechslern bieten wir das bewährte hohe Sicherheitsniveau und können so auf teure und aufwändige sensorbasierte Lösungen verzichten.

Funktionsprinzip







Qplus-Höherer Druchfluss



Mit dem Steelwrist Qplus ist der Querschnitt um bis zu 37% vergrössert worden im Vergleich zu Wettbewerbsprodukten (abhängig von der Kupplungsgrösse).



Qplus-Verbesserter Service



Der Austausch von Dichtungen bei dem Qplus von Steelwrist ist einfach und ohne den Einsatz von Spezialwerkzeugen möglich.

Qplus Spezifikationen

  Dauerbetrieb max.* Max. Q
1"     Kupplungen 300 lt/min 450 lt/min
3/4" Kupplungen 180lt/min 300 lt/min
1/2" Kupplungen 90lt/min 180 lt/min
3/8" Kupplungen 45 lt/min 90 lt/min
1/4" Kupplungen 25 lt/min 60 lt/min
    *bei Staudruck 5 Bar





Offener Standard



Da wir den offenen Standard weiter verbreiten möchten, können Sie bereits heute unsere Produkte zusammen mit den Produkten anderer Hersteller ohne technische Einschränkungen verwenden.

Steelwrist Front Pin Lock

Im Video wird das Funktionsprinzip des Steelwrist Front Pin Lock erklärt.



  1. Teil ohne Front Pin Lock
  2. Teil mit Front Pin Lock Suva konform





MTM DLS-Ventil

MTM Drucklosschaltungs-Ventil  (DLS-8491)



Schaltet Greifer auf/zu (X1) und Greifer drehen (X3) beim Werkzeugwechsel drucklos. Dies ermöglicht einen reibungslosen Werkzeugwechsel und schont die Hydraulikkupplungen beim Wechseln der Werkzeuge.

Die integrierte Elektronik verzögert beim Werkzeugwechsel um 10 Sekunden.



Erhältlich in 12 & 24 Volt.

Aufbau
